Series

20.3 Klappenventil mit VATTERFLY

  • 20.3 - 20336-CE14
  • 20.3 - Klappenventil mit VATTERFLY
20.3 - 20336-CE14

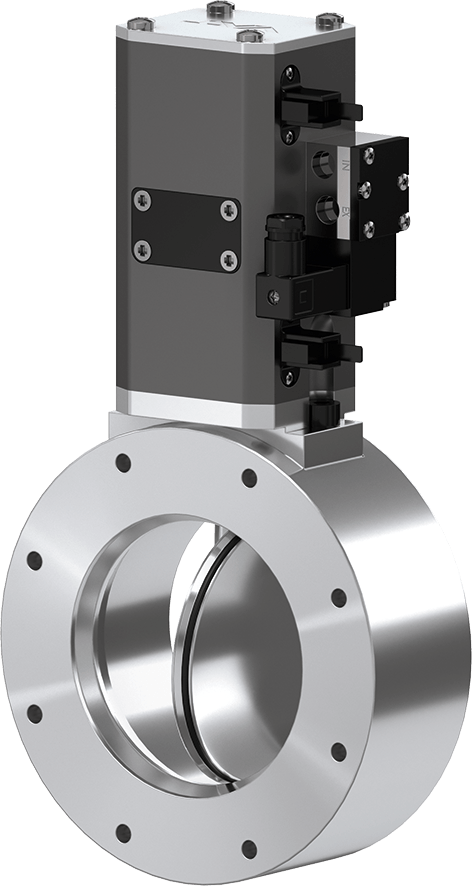

20.3 - Klappenventil mit VATTERFLY
Vergrößern

Series

20.3 Klappenventil mit VATTERFLY

Artikel-Nummer
20336-CE14
1 × 10-8 mbar to 2 bar (abs)

Sichere Absperrung bei kontaminierenden und aggressiven Vakuum-Prozessen

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
550 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.5 bar
Volumen des Zylinders
0.04 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
0.4 s
Gewicht
4.6 / 10.14
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Soft-Pump Funktion

20.3 VATTERFLY Valve 20336-CE14 2D Dimension Drawing

PDF 249.68 KB

20.3 VATTERFLY Valve 20336-CE14 Manual

PDF 831.60 KB

203_VATTERFLY_Valve_20336_CE14_Manual-229793DE_r.pdf

PDF 831.60 KB

20.3 VATTERFLY Valve 20336-CE14 Manual

PDF 831.60 KB

20.3 VATTERFLY Valve 20336-CE14 Product Datasheet

PDF 35.81 KB

203_VATTERFLY_Valve_20336_CE14_3D_CAD_File-240704.zip

ZIP 325.80 KB
