Series

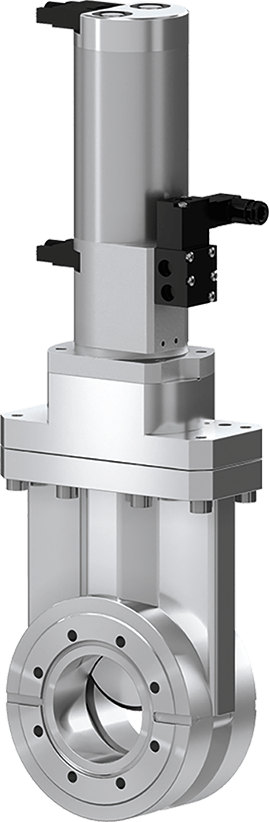

15.2 UHV-Schieber

Artikel-Nummer
15236-CE44
1 × 10-10 mbar to 1 bar (abs)

Außergewöhnlich niedrige Stoß- und Partikelfreisetzung

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-10 mbar
Druck Max.
1.0 bar (abs)
Leitwert
480 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.22 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
11.4 / 25.13
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 250 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Teller
Antrieb

15.2 UHV Isolation Gate Valve 15236-CE44 Product Datasheet

PDF 58.44 KB

15.2 UHV Isolation Gate Valve 15236-CE44 2D Dimension Drawing

PDF 310.92 KB

15.2 UHV Isolation Gate Valve 15236-CE44 Manual

PDF 611.36 KB

152_UHV_Isolation_Gate_Valve_15236_CE44_3D_CAD_File-776883.zip

ZIP 547.02 KB
