Series

75.0 UHV-Schnellschlussventil

  • 75.0 - 75040-CE44
  • 75.0 - UHV-Schnellschlussventil

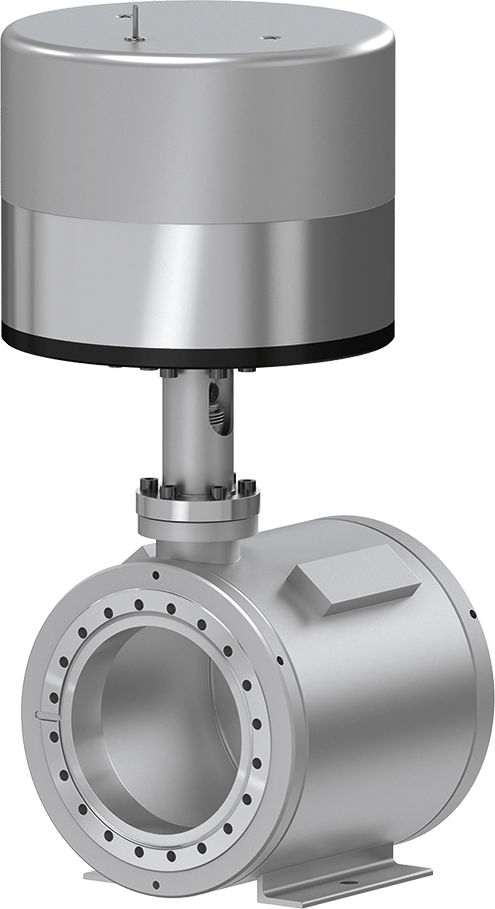

75.0 - 75040-CE44
75.0 - UHV-Schnellschlussventil
Vergrößern

Series

75.0 UHV-Schnellschlussventil

Artikel-Nummer
75040-CE44
1 × 10-10 mbar to 2 bar (abs)

Schutz von Beschleunigern und Speicherringen vor Lufteinbrüchen (Klappen-Version)

  • Technische daten
  • Downloads
Grösse
DN 100 (4")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-10 mbar
Druck Max.
1.2 bar (abs)
Leitwert
700 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
5 bar / 73 psi
Schliess- / ÖffnungsZeit
0.015 s / 7 s
Gewicht
32 / 70.55
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 200 °C
Optionen für Ihr Produkt
Ventil

75.0 UHV Fast Closing Valve 75040-CE44 2D Dimension Drawing

PDF 232.68 KB

75.0 UHV Fast Closing Valve 75040-CE44 Manual

PDF 588.56 KB

75.0 UHV Fast Closing Valve 75040-CE44 Manual

PDF 588.56 KB

75.0 UHV Fast Closing Valve 75040-CE44 Product Datasheet

PDF 43.97 KB

750_UHV_Fast_Closing_Valve_75040_CE44_3D_CAD_File-415042.zip

ZIP 279.69 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
