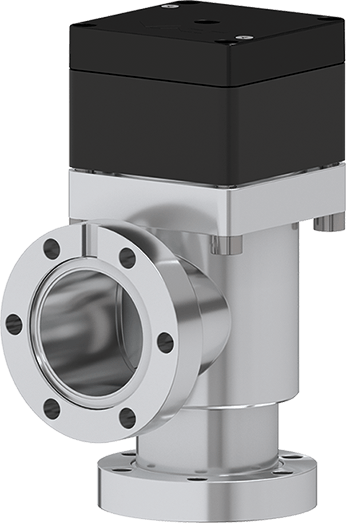

28.4 UHV-Eckventil

  • 28.4 - 28424-GE31
  • 28.4 - UHV-Eckventil
28.4 - 28424-GE31
28.4 - UHV-Eckventil
Vergrößern

Series

28.4 UHV-Eckventil

Artikel-Nummer
28424-GE31
5 × 10-10 mbar to 5 bar (abs)

Herausragend niedrige Ausgasungsrate

  • Technische daten
  • Downloads
Grösse
DN 16 (⅝")
Flange
CF-R (Drehflansch)
Material
Nichtrostender Stahl
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Nein
Steuerventil
Ja
Druck Min.
1 × 10-10 mbar
Druck Max.
5.0 bar (abs)
Leitwert
5 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 1 bar
Max. Temperatur Steuerventil
≤ 80 °C
Volumen des Zylinders
0.004 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
0.1 s
Gewicht
0.5 kg / 1.10 lbs
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Teller
Temperatur-Management

28.4 UHV Angle Valve 28424-GE31 2D Dimension Drawing

PDF 223.94 KB

28.4 UHV Angle Valve 28424-GE31 Manual

PDF 290.60 KB

28.4 UHV Angle Valve 28424-GE31 Product Datasheet

PDF 90.46 KB

284_UHV_Angle_Valve_28424_GE31_3D_CAD_File-318377.zip

ZIP 325.88 KB
