Series

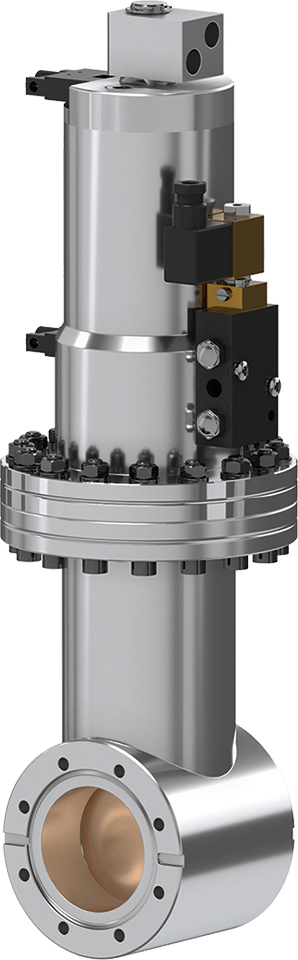

79.0 UHV-Beam-Stopper

  • 79040-CE24
Vergrößern

Series

79.0 UHV-Beam-Stopper

Artikel-Nummer
79040-CE24
UHV to 1 bar (abs)

Für Teilchenbeschleuniger, Synchrotrone und andere Strahlquellen

  • Technische Daten
  • Downloads
Grösse
DN 100 (4")
Flange
CF-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Visuell (Mechanisch), 80° C
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
1.0 bar (abs)
Leitwert
1220
Min. Druck der Druckluft
4 bar / 58 psi
Max. Druck der Druckluft
8 bar / 116 psi
Volumen des Zylinders
0.49 l
Max. Temperatur Ventilkörper
≤ 250 °C
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Lagemelder
≤ 80 °C
Gewicht
23 / 50.71
Optionen für Ihr Produkt
Ventil
Lagemelder

79.0 UHV-Beam-Stopper 79040-CE24 3D-CAD-Datei

ZIP 333 KB Download

79.0 UHV-Beam-Stopper 79040-CE24 Produktdatenblatt

PDF 33 KB Download

79.0 UHV-Beam-Stopper 79040-CE24 Betriebsanleitung

PDF 931 KB Download

79.0 UHV-Beam-Stopper 79040-CE24 2D-Maßzeichnung

PDF 290 KB Download
