Series

16.8 Großes HV-Pendel-Isolationsventil

  • 16.8 - 16854-AA24
  • 16.8 - Großes HV-Pendel-Isolationsventil
16.8 - 16854-AA24
16.8 - Großes HV-Pendel-Isolationsventil
Vergrößern

Series

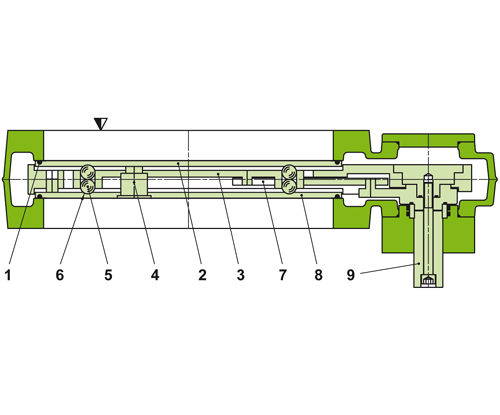

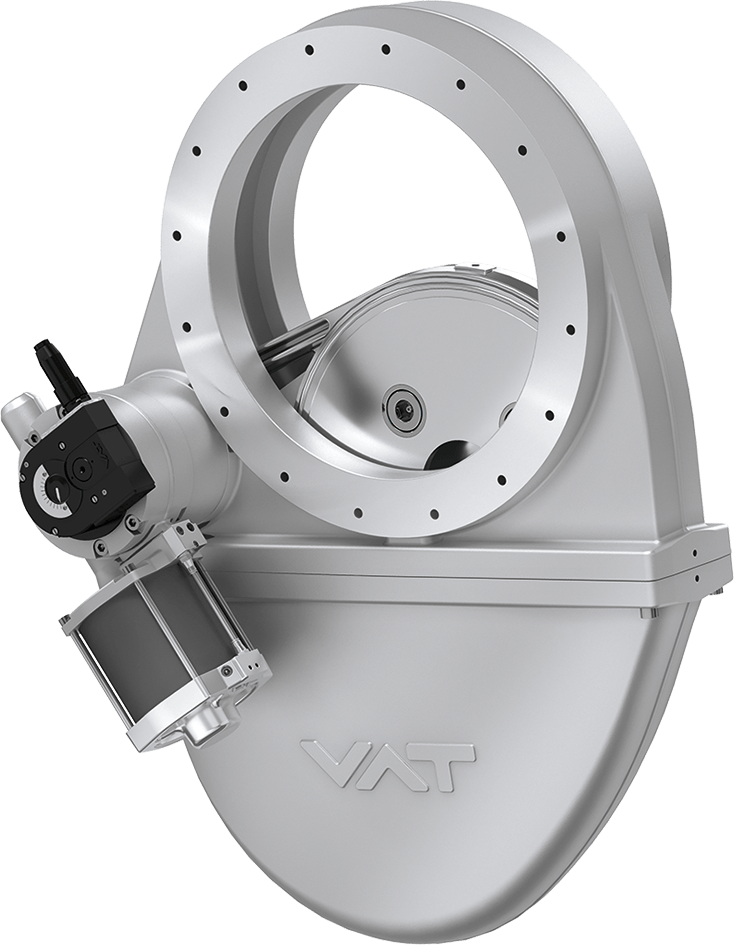

16.8 Großes HV-Pendel-Isolationsventil

Artikel-Nummer
16854-AA24
1 × 10-8 mbar to 1.2 bar (abs)

Kompaktes Design für große Vakuumvolumen und raue Bedingungen

  • Technische daten
  • Downloads
Grösse
DN 500 (20")
Flange
ASA
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
1.2 bar (abs)
Leitwert
90000 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
3.3 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
14 s
Gewicht
115 / 253.53
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.8 Large HV Pendulum Isolation Valve 16854-AA24 2D Dimension Drawing

PDF 723.70 KB

16.8 Large HV Pendulum Isolation Valve 16854-AA24 Manual

PDF 610.62 KB

16.8 Large HV Pendulum Isolation Valve 16854-AA24 Product Datasheet

PDF 39.38 KB

168_Large_HV_Pendulum_Isolation_Valve_16854_AA24_3D_CAD_File-595453.zip

ZIP 2.13 MB

Ersatzteile

Angebot anfragen
