Series

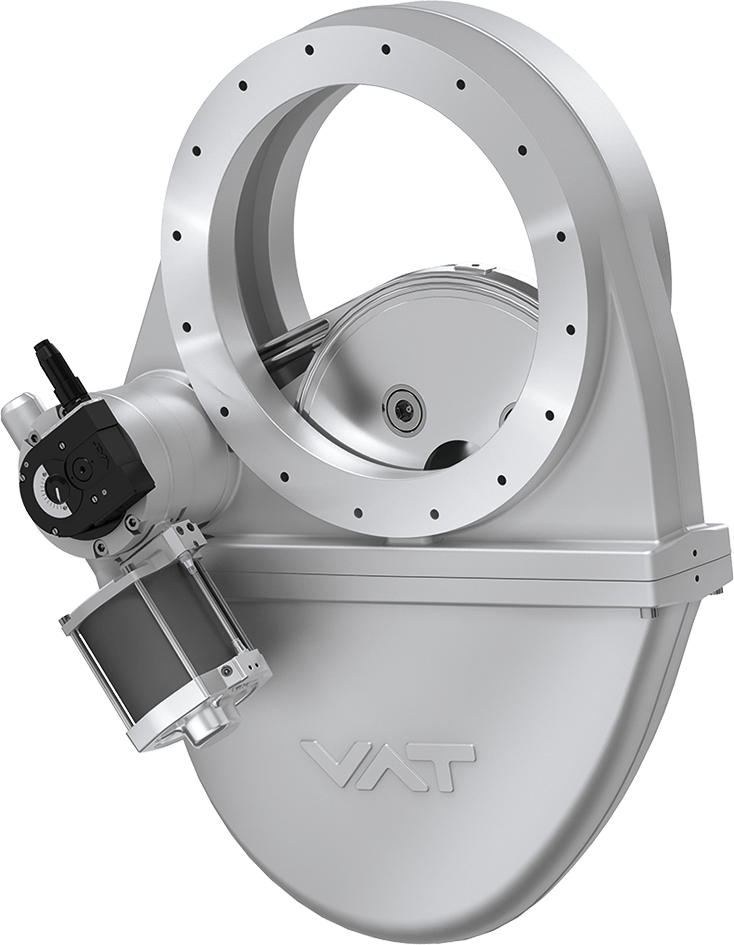

16.8 Großes HV-Pendel-Isolationsventil

  • 16.8 - 16852-PA24
  • 16.8 - Großes HV-Pendel-Isolationsventil
16.8 - 16852-PA24
16.8 - Großes HV-Pendel-Isolationsventil
Vergrößern

Series

16.8 Großes HV-Pendel-Isolationsventil

Artikel-Nummer
16852-PA24
1 × 10-8 mbar to 1.2 bar (abs)

Kompaktes Design für große Vakuumvolumen und raue Bedingungen

  • Technische daten
  • Downloads
Grösse
DN 400 (16")
Flange
ISO-F
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
1.2 bar (abs)
Leitwert
50000 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
2 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
12 s
Gewicht
85 / 187.39
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.8 Large HV Pendulum Isolation Valve 16852-PA24 2D Dimension Drawing

PDF 610.32 KB

16.8 Large HV Pendulum Isolation Valve 16852-PA24 Manual

PDF 610.62 KB

16.8 Large HV Pendulum Isolation Valve 16852-PA24 Product Datasheet

PDF 39.35 KB

168_Large_HV_Pendulum_Isolation_Valve_16852_PA24_3D_CAD_File-571693.zip

ZIP 2.36 MB
