Series

19.1 Grosser HV-Schieber

  • 19.1 - 19158-PE44
  • 19.1 - Grosser HV-Schieber

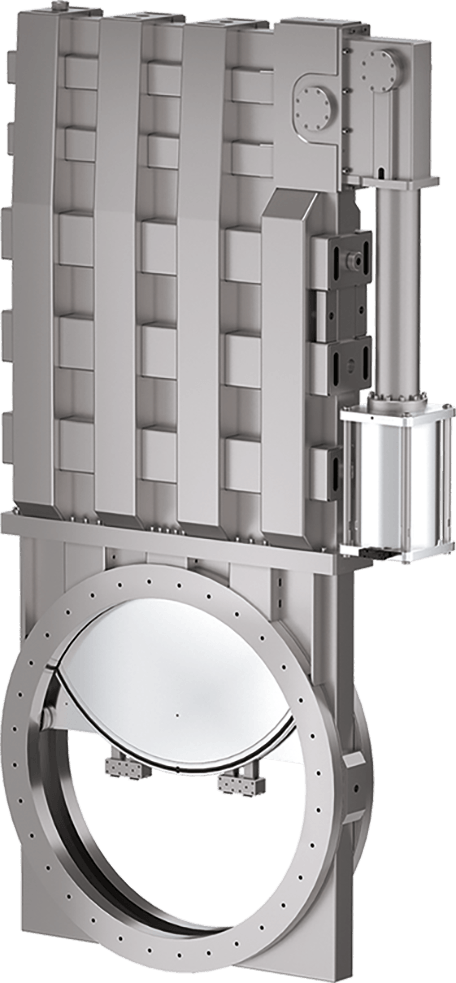

19.1 - 19158-PE44
19.1 - Grosser HV-Schieber
Vergrößern

Series

19.1 Grosser HV-Schieber

Artikel-Nummer
19158-PE44
1 × 10-8 mbar to 1 bar (abs)

Der Standard, wenn große Durchmesser gefordert sind

  • Technische daten
  • Downloads
Grösse
DN 800 (32")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.0 bar (abs)
Leitwert
280000 ls⁻¹
Differenzdruck am Teller
≤ 1 bar
Differenzdruck bei Öffnung
≤ 0.01 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
11 l
Max. Druck der Druckluft
9 bar / 131 psi
Min. Druck der Druckluft
6 bar / 87 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
35 s
Gewicht
730 / 1609.36
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Temperatur-Management
Teller
Antrieb
Lagemelder

19.1 Large HV Gate Valves 19158-PE44 2D Dimension Drawing

PDF 408.71 KB

19.1 Large HV Gate Valves 19158-PE44 Manual

PDF 1.63 MB

19.1 Large HV Gate Valves 19158-PE44 Manual

PDF 1.63 MB

19.1 Large HV Gate Valves 19158-PE44 Product Datasheet

PDF 107.68 KB

191_Large_HV_Gate_Valves_19158_PE44_3D_CAD_File-357694E.zip

ZIP 994.80 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.

Angebot anfragen
