Series

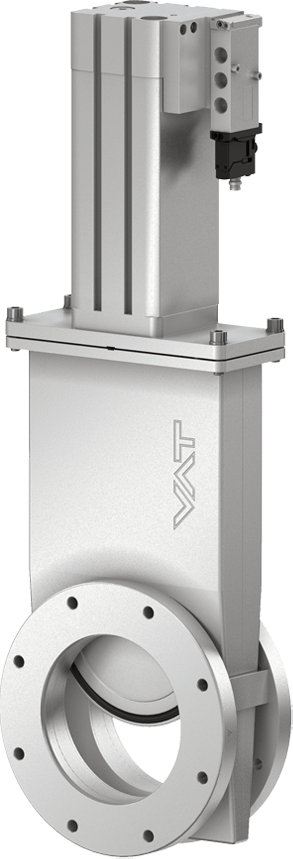

09.1 HV-Schieber mit Keildesign

  • 09.1 - 09140-PE34
  • 09.1 - HV-Schieber mit Keildesign
09.1 - 09140-PE34
09.1 - HV-Schieber mit Keildesign
Vergrößern

Series

09.1 HV-Schieber mit Keildesign

Artikel-Nummer
09140-PE34
1 × 10-8 mbar to 1.2 bar (abs)

Die flexible Lösung für Isolationsanwendungen mit hohem Nebenproduktanteil im Gasstrom

  • Technische daten
  • Downloads
Grösse
DN 100 (4")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
1700 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.25 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
≤ 0.5 s
Gewicht
7.3 kg / 16.1 lbs
Max. Temperatur Antrieb
≤ 100 °C
Max. Temperatur Ventilkörper
≤ 180 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Temperatur-Management
Teller

09.1 HV Gate Valve with Wedge Design 09140-PE34 Product Datasheet

PDF 38.83 KB

09.1 HV Gate Valve with Wedge Design 09140-PE34 Manual

PDF 600.90 KB

09.1 HV Gate Valve with Wedge Design 09140-PE34 2D Dimension Drawing

PDF 422.85 KB

091_HV_Gate_Valve_with_Wedge_Design_09140_PE34_3D_CAD_File-1096124a.zip

ZIP 1.75 MB
