Series

04.2 HV-Transferventil mit L-VAT

  • 04.2 - 04210-BA24
  • 04.2 - HV-Transferventil mit L-VAT
04.2 - 04210-BA24
04.2 - HV-Transferventil mit L-VAT
Vergrößern

Series

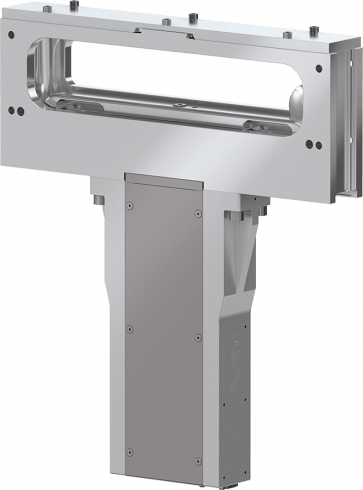

04.2 HV-Transferventil mit L-VAT

Artikel-Nummer
04210-BA24
1 × 10-9 mbar to 1.2 bar (abs)

für Load-Lock- und Prozesskammer-Isolation

  • Technische daten
  • Downloads
Grösse
46 x 236 mm (1.81" x 9.29")
Flange
Spezial
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-9 mbar
Druck Max.
1.2 bar (abs)
Leitwert
9 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
≤ 1.0 sec
Gewicht
14 kg / 31 lbs
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Teller
Antrieb

04.2 HV Transfer Valve with L-VAT 04210-BA24 Product Datasheet

PDF 72.79 KB

04.2 HV Transfer Valve with L-VAT 04210-BA24 Manual

PDF 1.35 MB

04.2 HV Transfer Valve with L-VAT 04210-BA24 2D Dimension Drawing

PDF 262.93 KB

042_HV_Transfer_Valve_with_L_VAT_04210_BA24_3D_CAD_File-1053080.zip

ZIP 538.45 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
