Series

07.0 HV-Atmosphärentür-Insert mit LINVAT

  • 07.0 - 07020-UA24
07.0 - 07020-UA24

Series

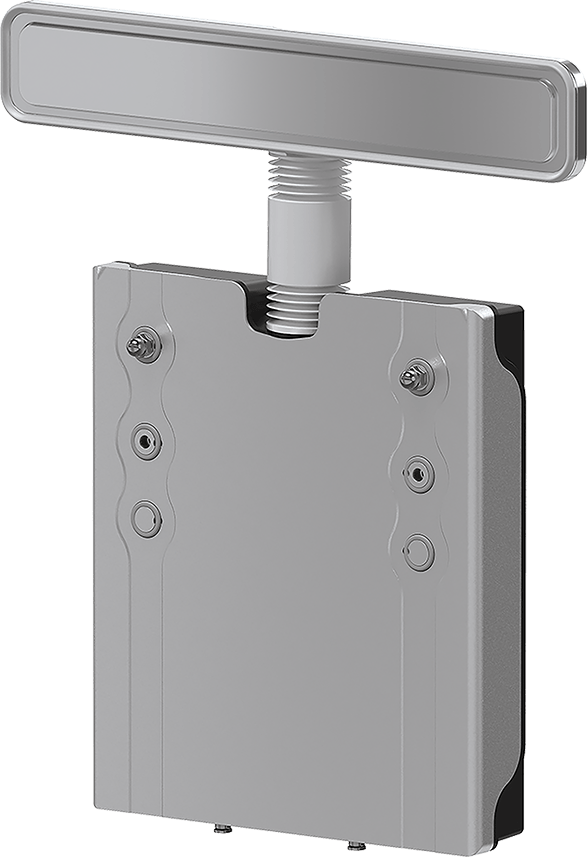

07.0 HV-Atmosphärentür-Insert mit LINVAT

Artikel-Nummer
07020-UA24
1 × 10-10 mbar to 1 bar (abs)

High Performance für EFEM und Load-Lock-Isolation

  • Technische daten
  • Downloads
Grösse
50 x 420 mm (1.97" x 16.5")
Flange
Türe
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-9 mbar
Druck Max.
1.0 bar (abs)
Differenzdruck am Teller
≤ 1 bar
Differenzdruck bei Öffnung
≤ 30 mbar
Aufheiz- und Abkühlrate
≤ 40 °C h-1
Schliess- / ÖffnungsZeit
≤ 1.0 sec
Gewicht
6.7 / 14.77
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Türe
Teller

07.0 HV Transfer Door Insert with LINVAT 07020-UA24 2D Dimension Drawing

PDF 1.10 MB

07.0 HV Transfer Door Insert with LINVAT 07020-UA24 Manual

PDF 468.42 KB

07.0 HV Transfer Door Insert with LINVAT 07020-UA24 Product Datasheet

PDF 95.50 KB

070_HV_Transfer_Door_Insert_with_LINVAT_07020_UA24_3D_CAD_File-1036573a.zip

ZIP 4.05 MB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.

Angebot anfragen
