Series

16.2 HV-Pendel- und Isolationsventil

  • 16.2 - 16246-PA21
  • 16.2 - HV-Pendel- und Isolationsventil

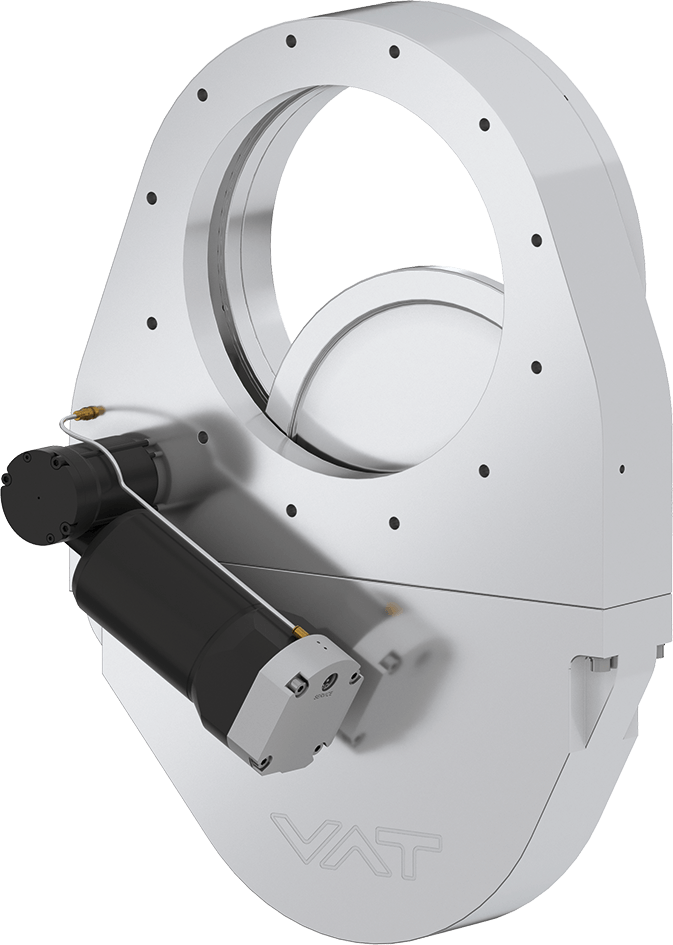

16.2 - 16246-PA21
16.2 - HV-Pendel- und Isolationsventil
Vergrößern

Series

16.2 HV-Pendel- und Isolationsventil

Artikel-Nummer
16246-PA21
1 × 10-8 mbar to 1.2 bar (abs)

Der Standard für Isolationsanforderungen in Evaporator- und Sputter-Anwendungen

  • Technische daten
  • Downloads
Grösse
DN 200 (8")
Flange
ISO-F
Material
Aluminium
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
11000 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.01 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.3 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
4 s
Gewicht
23 / 50.71
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C

16.2 HV Pendulum Isolation Valve 16246-PA21 2D Dimension Drawing

PDF 419.16 KB

16.2 HV Pendulum Isolation Valve 16246-PA21 Manual

PDF 476.02 KB

162_HV_Pendulum_Isolation_Valve_16246_PA21_Manual-603156DA_r.pdf

PDF 476.02 KB

16.2 HV Pendulum Isolation Valve 16246-PA21 Product Datasheet

PDF 118.27 KB

162_HV_Pendulum_Isolation_Valve_16246_PA21_3D_CAD_File-235313E.zip

ZIP 1.20 MB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
