Series

11.1 HV-Schieber

  • 11.1 - 11150-PE28

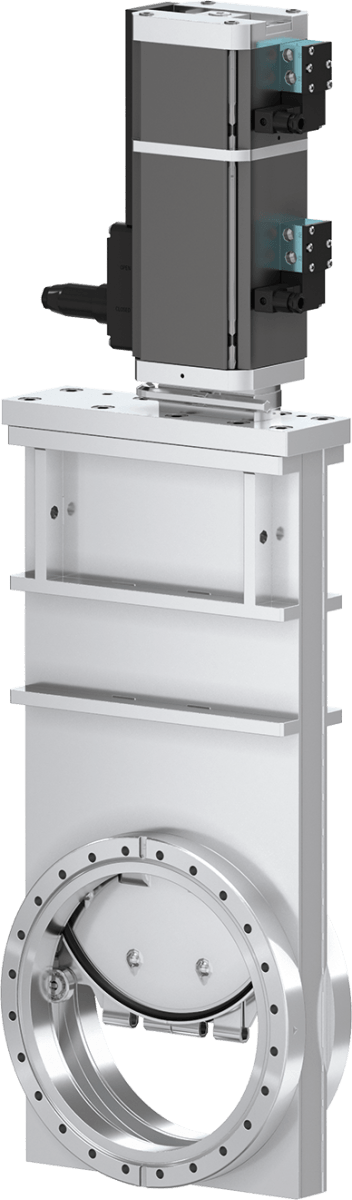

11.1 - 11150-PE28

Series

11.1 HV-Schieber

Artikel-Nummer
11150-PE28
1 × 10-8 mbar to 1.6 bar (abs)

Der Standard für Hochvakuumabsperrung

  • Technische daten
  • Downloads
Grösse
DN 320 (12")
Flange
ISO-F
Material
Nichtrostender Stahl
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
29130 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
5 bar / 73 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
5 s
Gewicht
91 kg / 201 lbs
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C

111_HV_Gate_Valve_11150_PE28_3D_CAD_File-899000.zip

ZIP 690.82 KB

11.1 HV Gate Valve 11150-PE28 2D Dimension Drawing

PDF 264.01 KB

11.1 HV Gate Valve 11150-PE28 Manual

PDF 662.02 KB

11.1 HV Gate Valve 11150-PE28 Product Datasheet

PDF 53.55 KB
