Zurück zu Produktkonfiguration

Series

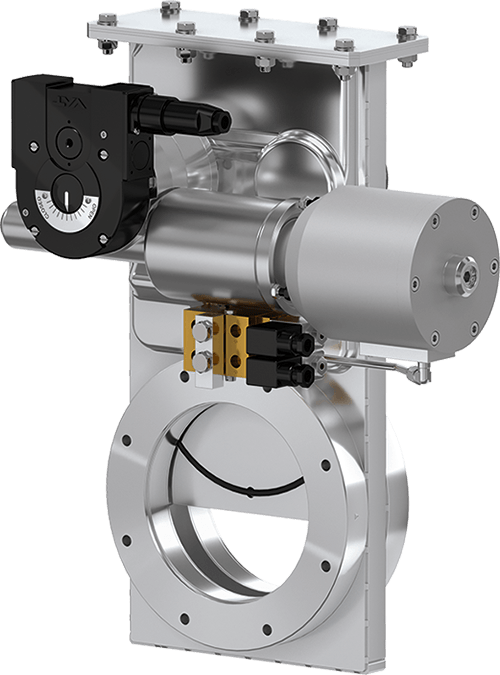

14.0 HV-Schieber

  • 14.0 - 14050-JE48
  • 14.0 - HV-Schieber
14.0 - 14050-JE48
14.0 - HV-Schieber
Vergrößern

Series

14.0 HV-Schieber

Artikel-Nummer
14050-JE48

Für die Standard-Hochzyklus-Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 320 (12")
Flange
JIS (kompatibel mit JIS B 2290)
Material
Nichtrostender Stahl
Antrieb
3-position pneumatic: double acting
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Leitwert
32’690 ls-1
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 30 mbar
Max. Temperatur Steuerventil
≤ 50 °C
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
≤ 6 s
Gewicht
119 kg / 261 lbs
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Temperatur-Management
Teller
Antrieb

14.0 HV Gate Valve 14050-JE48 Product Datasheet

PDF 54.09 KB

140_HV_Gate_Valve_14050_JE48_Manual-205850DG_r.pdf

PDF 1.50 MB

14.0 HV Gate Valve 14050-JE48 Manual

PDF 1.50 MB

14.0 HV Gate Valve 14050-JE48 Manual

PDF 1.50 MB

14.0 HV Gate Valve 14050-JE48 2D Dimension Drawing

PDF 317.66 KB
