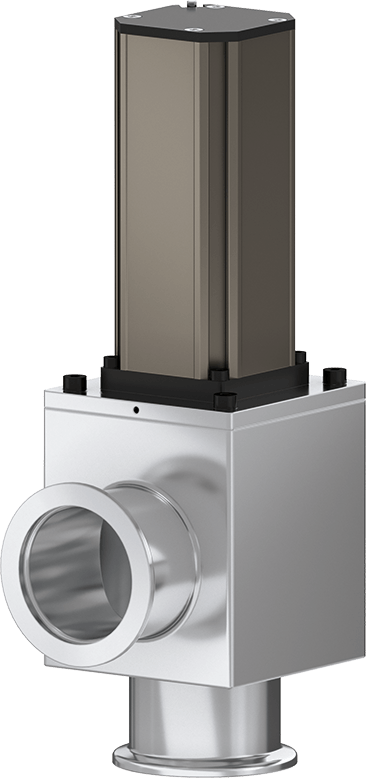

25.0 HV-Zylinderventil (Eck-Version)

  • 25.0 - 25032-KA14
  • 25.0 - HV-Zylinderventil (Eck-Version)
25.0 - 25032-KA14
25.0 - HV-Zylinderventil (Eck-Version)
Vergrößern

Series

25.0 HV-Zylinderventil (Eck-Version)

Artikel-Nummer
25032-KA14
1 × 10-8 mbar to 3 bar (abs)

Maximale Leitfähigkeit für raue Prozessumgebungen

  • Technische daten
  • Downloads
Grösse
DN 40 (1 ½")
Flange
ISO-KF
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
3.0 bar (abs)
Leitwert
46 ls⁻¹
Differenzdruck am Teller
≤ 3 bar
Differenzdruck bei Öffnung
≤ 1.2 bar
Volumen des Zylinders
0.032 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Schliess- / ÖffnungsZeit
0.6 s
Gewicht
1.7 / 3.75
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Teller
Temperatur-Management

25.0 HV Cylinder Valve (Angle Version) 25032-KA14 2D Dimension Drawing

PDF 143.93 KB

25.0 HV Cylinder Valve (Angle Version) 25032-KA14 Product Datasheet

PDF 83.99 KB

250_HV_Cylinder_Valve_Angle_Version_25032_KA14_3D_CAD_File-486156.zip

ZIP 154.79 KB

25.0 HV Cylinder Valve (Angle Version) 25032-KA14 Manual

PDF 521.98 KB
