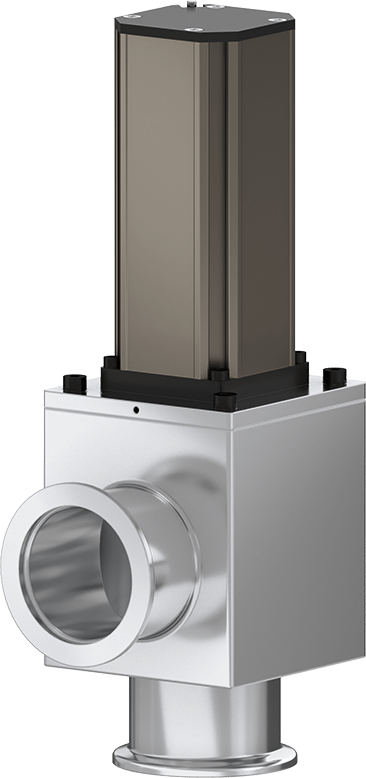

25.0 HV-Zylinderventil (Eck-Version)

  • 25.0 - 25028-KA24
  • 25.0 - HV-Zylinderventil (Eck-Version)
25.0 - 25028-KA24
25.0 - HV-Zylinderventil (Eck-Version)
Vergrößern

Series

25.0 HV-Zylinderventil (Eck-Version)

Artikel-Nummer
25028-KA24
1 × 10-8 mbar to 3 bar (abs)

Maximale Leitfähigkeit für raue Prozessumgebungen

  • Technische daten
  • Downloads
Grösse
DN 25 (1")
Flange
ISO-KF
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
3.0 bar (abs)
Leitwert
16 ls⁻¹
Differenzdruck am Teller
≤ 3 bar
Differenzdruck bei Öffnung
≤ 1.2 bar
Volumen des Zylinders
0.032 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
0.6 s
Gewicht
1.4 / 3.09
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Teller
Temperatur-Management

25.0 HV Cylinder Valve (Angle Version) 25028-KA24 Product Datasheet

PDF 120.85 KB

25.0 HV Cylinder Valve (Angle Version) 25028-KA24 Manual

PDF 451.00 KB

25.0 HV Cylinder Valve (Angle Version) 25028-KA24 2D Dimension Drawing

PDF 138.00 KB

250_HV_Cylinder_Valve_Angle_Version_25028_KA24_3D_CAD_File-487366.zip

ZIP 198.86 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
