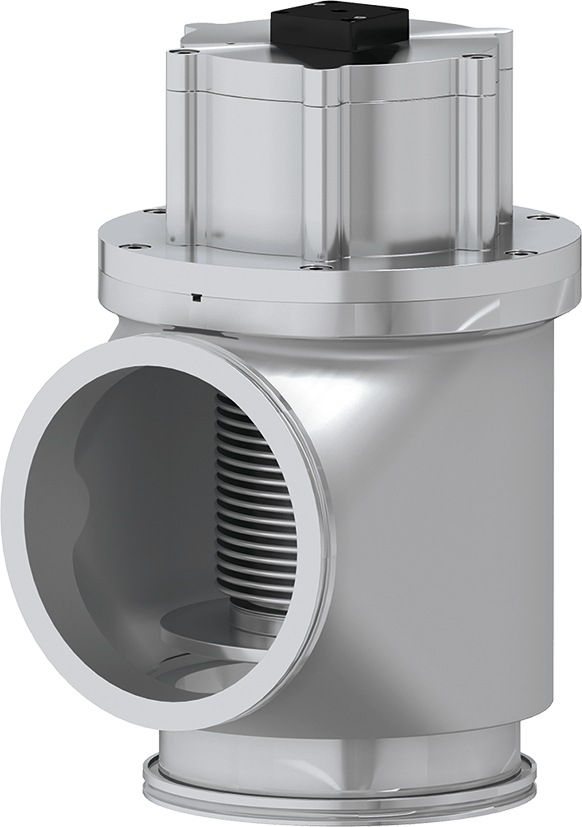

26.4 HV-Eckventil

  • 26.4 - 26444-QE14
  • 26.4 - HV-Eckventil
26.4 - 26444-QE14
26.4 - HV-Eckventil
Vergrößern

Series

26.4 HV-Eckventil

Artikel-Nummer
26444-QE14

Zum Abpumpen und Entlüften von HV-Systemen.

  • Technische daten
  • Downloads
Grösse
DN 160 (6")
Flange
ISO-K
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
1000 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Volumen des Zylinders
0.38 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4.5 bar / 65 psi
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
12.54 / 27.65
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

26.4 HV Angle Valve 26444-QE14 2D Dimension Drawing

PDF 202.26 KB

26.4 HV Angle Valve 26444-QE14 Manual

PDF 306.65 KB

26.4 HV Angle Valve 26444-QE14 Product Datasheet

PDF 19.98 KB

264_HV_Angle_Valve_26444_QE14_3D_CAD_File-705436.zip

ZIP 231.00 KB
