Series

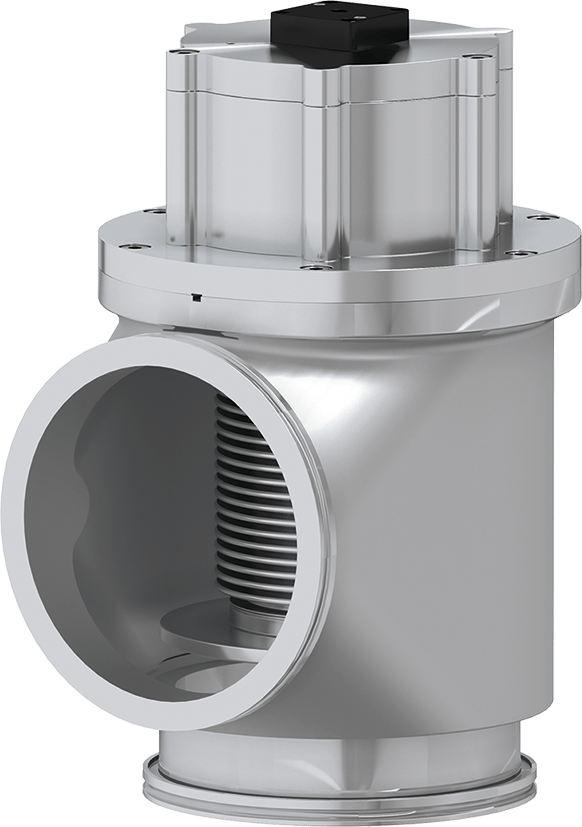

26.4 HV-Eckventil

  • 26.4 - 26444-QE11
  • 26.4 - HV-Eckventil
26.4 - 26444-QE11
26.4 - HV-Eckventil
Vergrößern

Series

26.4 HV-Eckventil

Artikel-Nummer
26444-QE11

Zum Abpumpen und Entlüften von HV-Systemen.

  • Technische daten
  • Downloads
Grösse
DN 160 (6")
Flange
ISO-K
Material
Nichtrostender Stahl
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
1000 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Volumen des Zylinders
0.65 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4.5 bar / 65 psi
Schliess- / ÖffnungsZeit
2 s
Gewicht
14 / 30.86
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

264_HV_Angle_Valve_26444_QE11_3D_CAD_File-577315.zip

ZIP 196.21 KB

26.4 HV Angle Valve 26444-QE11 Product Datasheet

PDF 23.77 KB

26.4 HV Angle Valve 26444-QE11 Manual

PDF 2.12 MB

26.4 HV Angle Valve 26444-QE11 2D Dimension Drawing

PDF 170.70 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
