Series

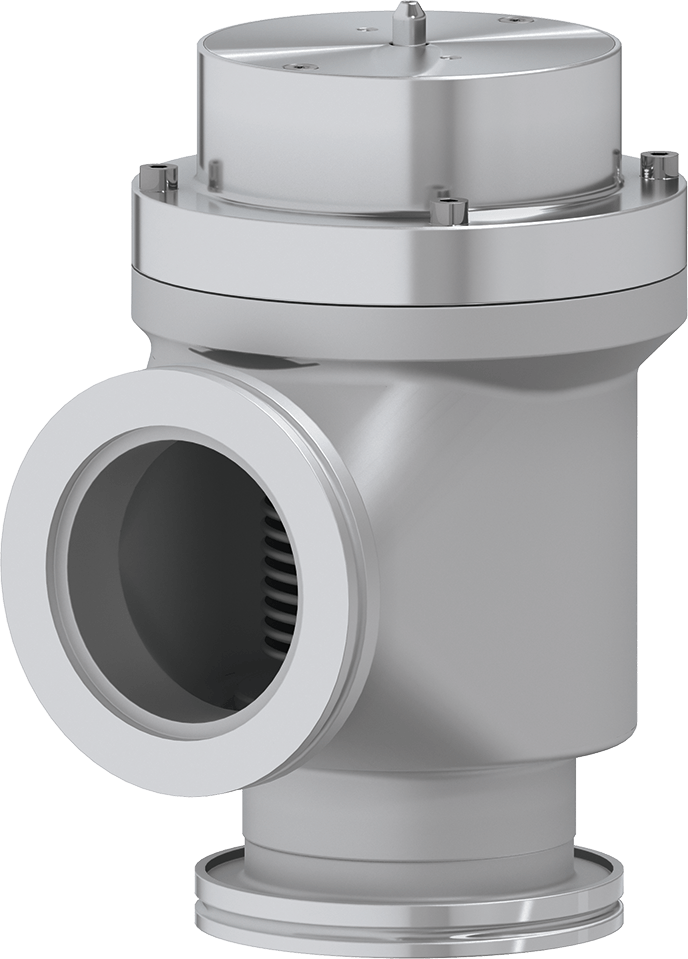

26.4 HV-Eckventil

  • 26.4 - 26440-QA41
  • 26.4 - HV-Eckventil

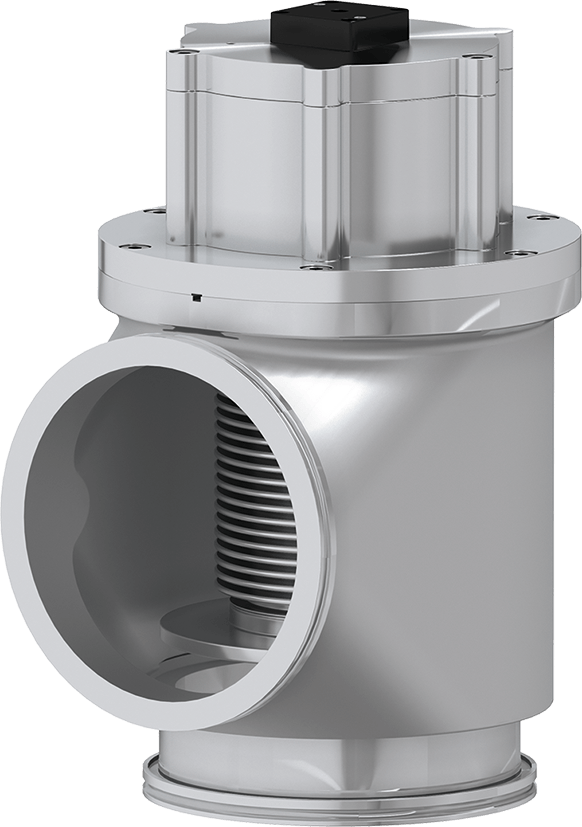

26.4 - 26440-QA41
26.4 - HV-Eckventil
Vergrößern

Series

26.4 HV-Eckventil

Artikel-Nummer
26440-QA41

Zum Abpumpen und Entlüften von HV-Systemen.

  • Technische daten
  • Downloads
Grösse
DN 100 (4")
Flange
ISO-K
Material
Aluminium
Antrieb
Pneumatic, single acting with closing spring (NC)
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-8 mbar
Druck Max.
2.0 bar (abs)
Leitwert
440 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.33 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4.5 bar / 65 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
1 s
Gewicht
9 / 19.84
Max. Temperatur Antrieb
≤ 120 °C
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Lagemelder
Teller

264_HV_Angle_Valve_26440_QA41_3D_CAD_File-577193.zip

ZIP 439.42 KB

26.4 HV Angle Valve 26440-QA41 Product Datasheet

PDF 33.70 KB

26.4 HV Angle Valve 26440-QA41 Manual

PDF 2.18 MB

26.4 HV Angle Valve 26440-QA41 2D Dimension Drawing

PDF 300.78 KB
