Für die zuverlässige Grob- und Feindosierung von Gasen

Die wichtigsten Leistungsmerkmale für ein modernes Gasdosierventil sind seine Regelbarkeit und seine Fähigkeit, Durchflusseinstellungen zuverlässig und präzise zu reproduzieren. Das 21.1 Gasdosierventil bietet beides.

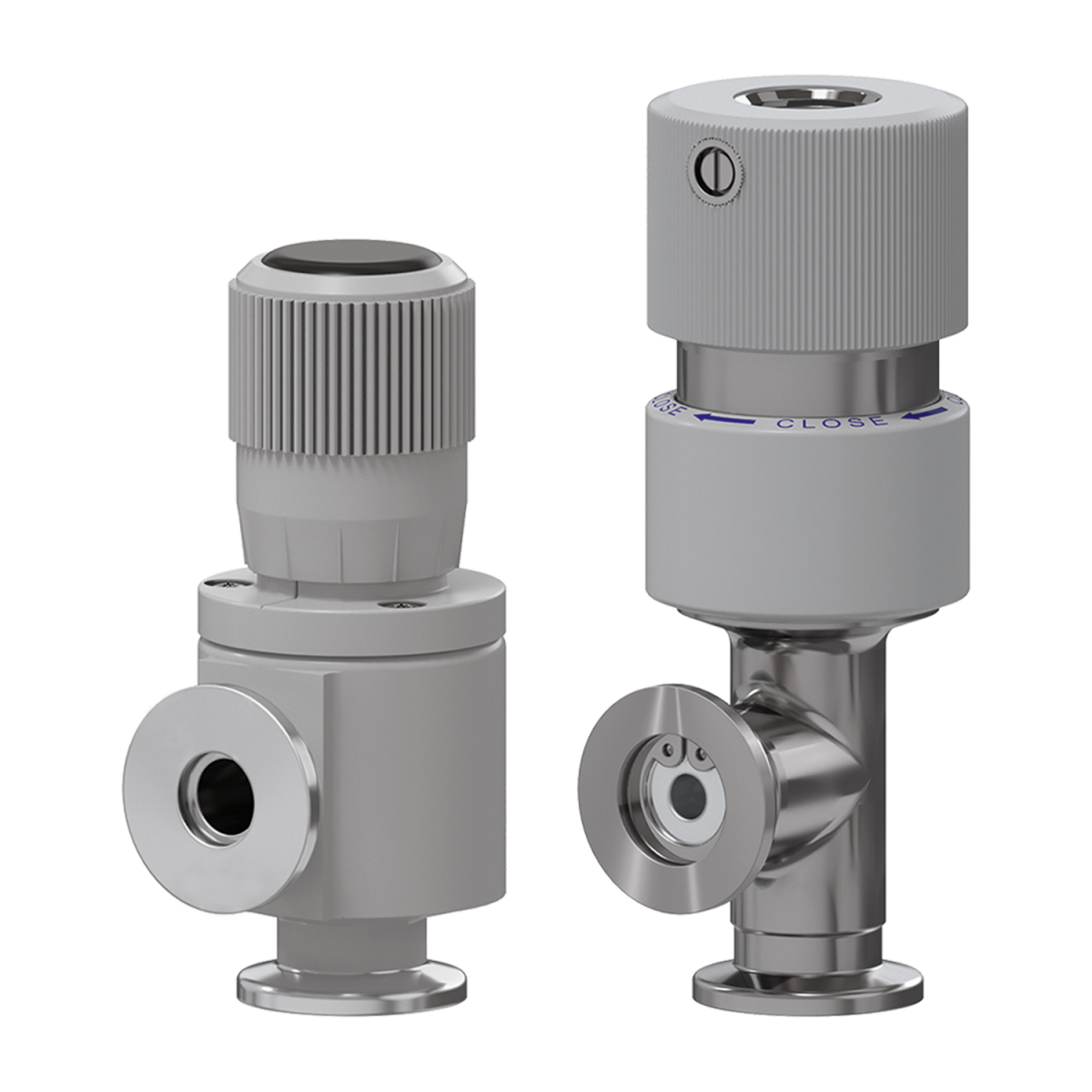

Erhältlich in zwei Ausführungen - eine für die Grobgasdosierung (DN 10mm, ½") und eine für die Feingasdosierung (DN 16mm, 5/8") – ermöglicht die Baureihe 21.1 durch die separate Schließ- und Dosiernadelkalibrierfunktion ein Schließen ohne Verlust der definierten Durchflusseinstellung. Mit dem Nadelkalibrierungshandrad kann die Nadelposition und die Durchflusseinstellung auf einer sehr feinen Skala auf die gewünschte Einstellung abgestimmt werden. Diese Einstellung wird während des Öffnens und Schließens des Ventils beibehalten, da der Öffnungs-/Schließmechanismus unabhängig vom Dosiermechanismus arbeitet.

Getestet in tausenden von anspruchsvollen Anwendungen unter verschiedenen Prozessbedingungen hat die Baureihe 21.1 ihre herausragende Zuverlässigkeit bewiesen.

VAT
VAT
Geschlossen
VAT
Offen
VAT
Geschlossen
VAT
Feindosierung
VAT
Offen

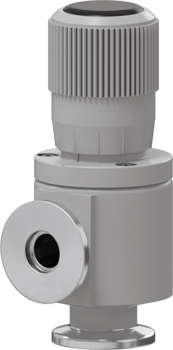

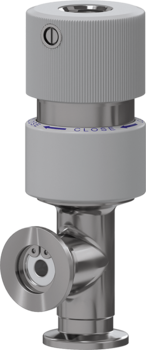

Das 21.1 Gasdosierventil ist in Ausführungen für Grobgasdosierung (DN 10mm, ½") und Feingasdosierung (DN 16mm, 5/8") mit manueller Handradbetätigung erhältlich. Das Gehäuse des Grobgasdosierventils ist aus Aluminium und das Gehäuse des Feingasdosierventils aus Edelstahl gefertigt. Beide haben ISO-KF-Flansche. Für das Feingasdosierventil ist ein zusätzlicher Filter (Vakuumseite) erhältlich.

Vorteile des 21.1 Gasdosierventil

Merkmale:

    • Großer Durchflussregelbereich
    • Integriertes Absperrventil
    • Kann ohne Verlust der Durchflusseinstellung geschlossen werden

Vorteile:

    • Ausgezeichnete Zuverlässigkeit und Lebensdauer
    • Hervorragende Kontrollierbarkeit
    • Niedrige Betriebskosten
  • Technische daten
  Grobgas-DosierventilFeingas-Dosierventil
DichtheitVentilgehäuse, Ventilsitz1× 10-8 mbar ls-11× 10-9 mbar ls-1
Druckbereich 1 × 10-7 mbar to 4 bar (abs)1 × 10-7 mbar to 2.5 bar (abs)
Gasfluss, Steuerbar min. 40 mbar l/s max. 1700 mbar l/smin. 5 × 10-6 mbar l/s max. 1000 mbar l/s
Totes Volmen -0.032 cm3
Temperatur Ausheizen ≤ 100 °CBetrieb ≤ 80 °C
Ausheizen ≤ 100 °C
WerkstoffVentilgehäuseEN AW-6082 T6AISI 304 (1.4301)
 AntriebKunststoff (POM)Kunststoff (POM)
 Dosierhülse-Fluoropolymer
Dichtung FKM (Viton®)FKM (Viton®)
Einbaulage BeliebigBeliebig
Gewicht 0.2 kg/0.44 lbs0.4 kg/0.88 lbs
