Series

47.2 XHV-HF-Ganzmetallschieber

  • 47.2 - 47240-CE24
  • 47.2 - XHV-HF-Ganzmetallschieber

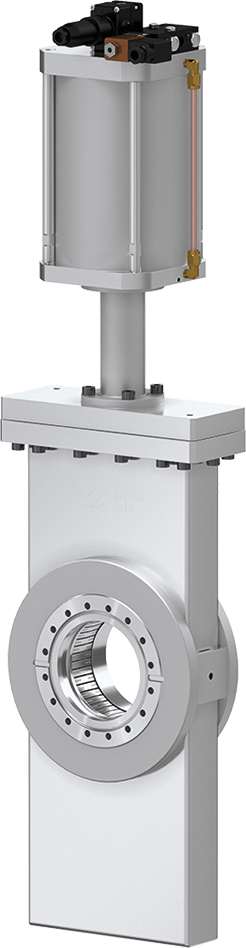

47.2 - 47240-CE24
47.2 - XHV-HF-Ganzmetallschieber
Vergrößern

Series

47.2 XHV-HF-Ganzmetallschieber

Artikel-Nummer
47240-CE24
XHV to 2 bar (abs)

Zuverlässige Sektor-Absperrung für Speicherringe oder Mikrowellenstrahlanlagen (DN 40 - 160)

  • Technische daten
  • Downloads
Grösse
DN 100 (4")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Visuell (Mechanisch), 80° C
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
1.0 bar (abs)
Leitwert
1400 ls⁻¹
Differenzdruck am Teller
≤ 1 bar
Differenzdruck bei Öffnung
≤ 0.5 bar
Volumen des Zylinders
1.7 l
Max. Druck der Druckluft
8 bar / 116 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C (Option: 200 °C)
Gewicht
36 / 79.37
Max. Temperatur Antrieb
≤ 200 °C
Max. Temperatur Ventilkörper
≤ 300°C
Optionen für Ihr Produkt
Ventil
Lagemelder
Antrieb

47.2 XHV RF All-Metal Gate Valve 47240-CE24 2D Dimension Drawing

PDF 191.63 KB

472_XHV_RF_All_Metal_Gate_Valve_47240_CE24_3D_CAD_File-468395.zip

ZIP 1.91 MB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
