Series

48.1 XHV-Ganzmetallschieber

  • 48.1 - 48124-CE05
  • 48.1 - XHV-Ganzmetallschieber
48.1 - 48124-CE05
48.1 - XHV-Ganzmetallschieber
Vergrößern

Series

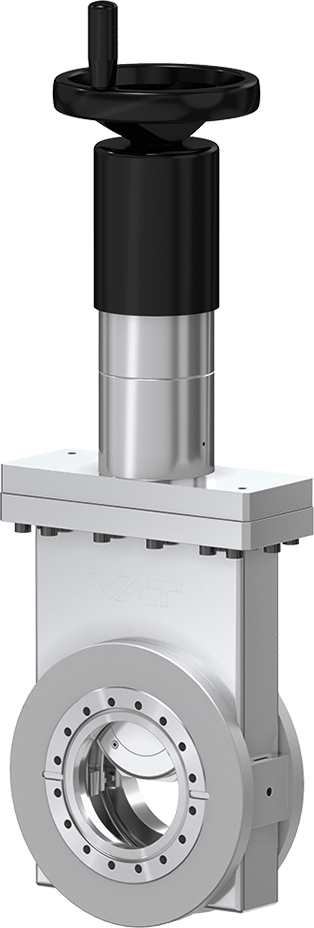

48.1 XHV-Ganzmetallschieber

Artikel-Nummer
48124-CE05
XHV to 2 bar (abs)

Für hohe Temperaturen (DN 16, 40, 200, 250, 320)

  • Technische daten
  • Downloads
Grösse
DN 16 (⅝")
Flange
CF-F (metrische Gewinde)
Material
Nichtrostender Stahl
Antrieb
Manuell
Lagemelder Signal
Visuell (Mechanisch), 200° C
Steuerventil
Nein
Druck Min.
XHV
Druck Max.
2.0 bar (abs)
Leitwert
10 ls⁻¹
Differenzdruck am Teller
≤ 2 bar
Differenzdruck bei Öffnung
≤ 1 bar
Max. Temperatur Lagemelder
≤ 200 °C
Gewicht
3 / 6.61
Max. Temperatur Antrieb
≤ 140 °C
Max. Temperatur Ventilkörper
≤ 300°C
Optionen für Ihr Produkt
Ventil
Lagemelder
Antrieb

48.1 XHV All-Metal Gate Valve 48124-CE05 2D Dimension Drawing

PDF 200.07 KB

48.1 XHV All-Metal Gate Valve 48124-CE05 Product Datasheet

PDF 28.68 KB

48.1 XHV All-Metal Gate Valve 48124-CE05 Manual

PDF 1.68 MB

48.1 XHV All-Metal Gate Valve 48124-CE05 Manual

PDF 1.68 MB

481_XHV_All_Metal_Gate_Valve_48124_CE05_3D_CAD_File-98772C.zip

ZIP 299.40 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
