Series

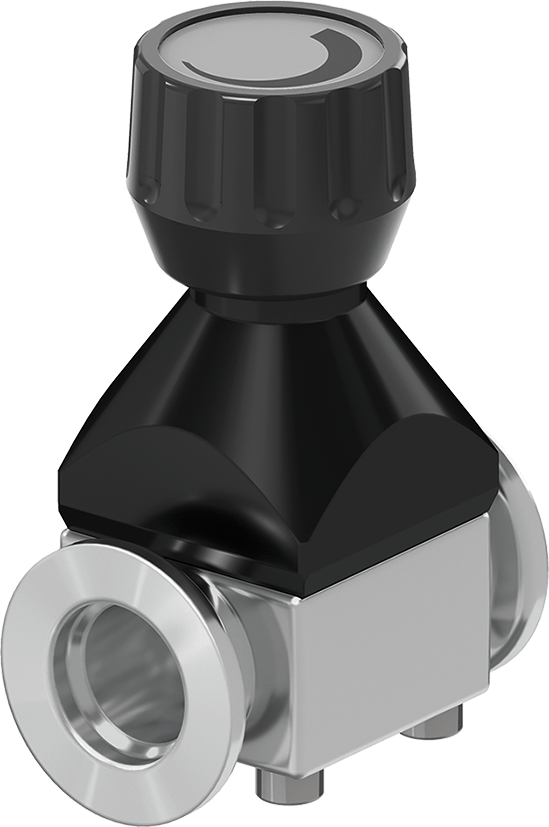

22.0 Membranventil

Artikel-Nummer
22024-KA01
1 × 10-7 mbar to 5 bar (abs)

Die Mehrzwecklösung für Gase und Flüssigkeiten

  • Technische daten
  • Downloads
Grösse
DN 16 (⅝")
Flange
ISO-KF
Material
Aluminium
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
5.0 bar (abs)
Leitwert
2 ls⁻¹
Differenzdruck am Teller
≤ 5 bar
Differenzdruck bei Öffnung
≤ 5 bar
Gewicht
0.16 / 0.35
Max. Temperatur Antrieb
≤ 50 °C
Max. Temperatur Ventilkörper
≤ 100 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Antrieb
Teller

220_Diaphragm_Valve_22024_KA01_3D_CAD_File-767870.zip

ZIP 226.09 KB

22.0 Diaphragm Valve 22024-KA01 2D Dimension Drawing

PDF 160.30 KB

22.0 Diaphragm Valve 22024-KA01 Product Datasheet

PDF 16.30 KB

22.0 Diaphragm Valve 22024-KA01 Manual

PDF 366.78 KB
