Series

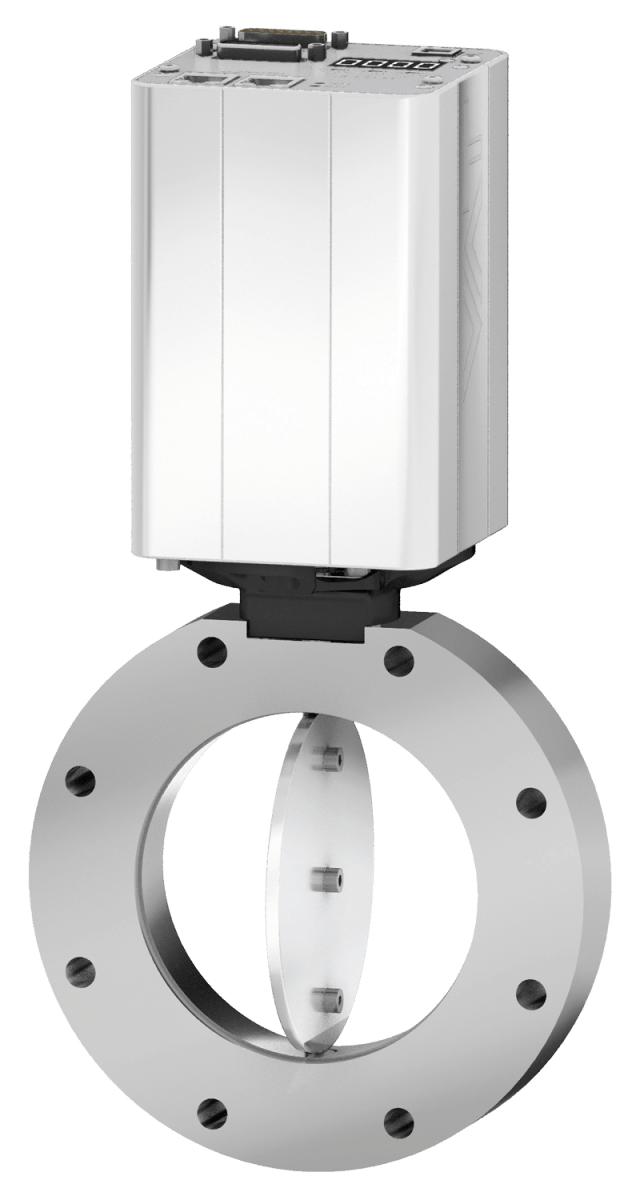

61.3 HV-Regelklappenventil

  • 61.3 - 61328-KAAX-0001
61.3 - 61328-KAAX-0001

Series

61.3 HV-Regelklappenventil

Artikel-Nummer
61328-KAAX-0001
1 × 10-8 mbar to 1.2 bar (abs)

Schnelle, präzise Downstream-Druckregelung

  • Technische daten
  • Downloads
Grösse
DN 25 (1")
Flange
ISO-KF
Material
Aluminium
Antrieb
Schrittmotor
Interface
EtherCAT / 2 sensors
Druck Min.
1 × 10-8 mbar
Druck Max.
1.2 bar (abs)
Differenzdruck am Teller
≤ 1 bar
Interface
SPS
Dichtung
FKM
Zyklen bis zur ersten Wartung
2 000 000
Typical closing or opening time
90 ms
Max. conductance (N2 molecular flow)
22 ls-1
Gewicht
2.2 kg / 4.85 lbs
Min. controllable conductance (N2 molecular flow)
0.15 ls-1
Leckrate
1 × 10-9 ls-1
Max. Temperatur Ventilkörper
≤ 150 °C
Optionen für Ihr Produkt
Ventil
Controller-Interface
Antrieb
Temperatur-Management

61.3 HV Butterfly Control Valve 61328-KAAX-0001 Product Datasheet

PDF 111.01 KB

613_HV_Butterfly_Control_Valve_61328_KAAX_0001_3D_CAD_File-613_Butterfly_Control_Valve_61328_KAAX_0001_3D_CAD_File-1166800a-5.zip

ZIP 3.16 MB

61.3 HV Butterfly Control Valve 61328-KAAX-0001 2D Dimension Drawing

PDF 1.72 MB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
