Series

15.0 Schieber

  • 15.0 - 15036-PA24
  • 15.0 - Schieber

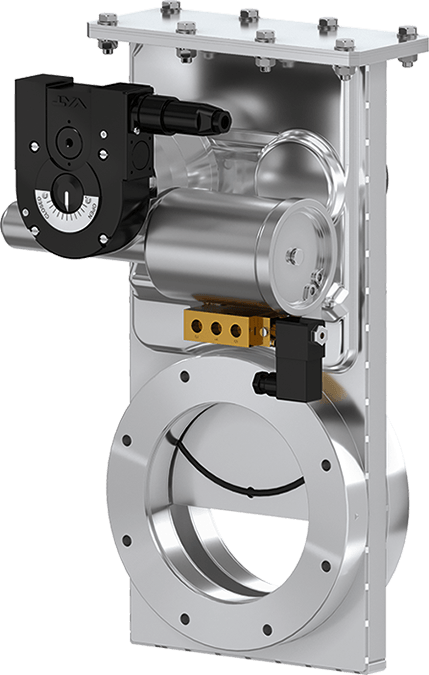

15.0 - 15036-PA24
15.0 - Schieber
Vergrößern

Series

15.0 Schieber

Artikel-Nummer
15036-PA24
1 × 10-7 mbar to 1 bar (abs)

Außergewöhnlich niedrige Stoß- und Partikelfreisetzung

  • Technische daten
  • Downloads
Grösse
DN 63 (2 ½")
Flange
ISO-F
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-7 mbar
Druck Max.
1.0 bar (abs)
Leitwert
480 ls⁻¹
Differenzdruck am Teller
≤ 1.2 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Max. Temperatur Steuerventil
≤ 50 °C
Volumen des Zylinders
0.22 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
1.5 s
Gewicht
6.9 / 15.21
Max. Temperatur Antrieb
≤ 100 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Lagemelder
Teller
Antrieb

15.0 Isolation Gate Valve 15036-PA24 Manual

PDF 402.96 KB

15.0 Isolation Gate Valve 15036-PA24 Product Datasheet

PDF 58.64 KB

150_Isolation_Gate_Valve_15036_PA24_3D_CAD_File-781324.zip

ZIP 461.39 KB

15.0 Isolation Gate Valve 15036-PA24 2D Dimension Drawing

PDF 351.61 KB

Ersatzteile

Bitte spezifizieren Sie Ihren Ersatzteilbedarf am Ende des Auswahlprozesses, auf der nächsten Seite.
