Series

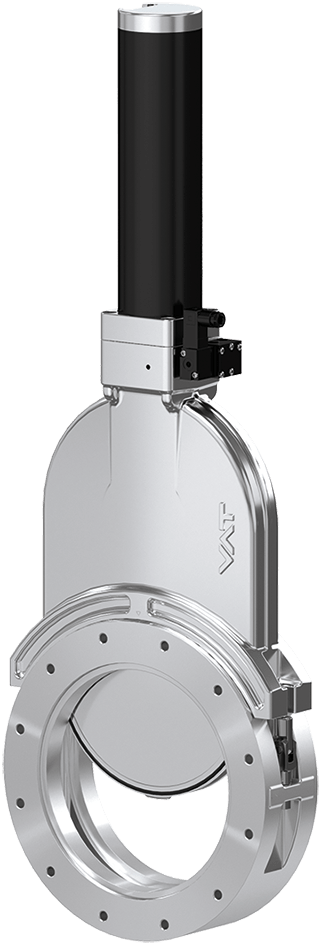

12.1 Schieber

Artikel-Nummer
12144-PA44
1 × 10-7 mbar to 1.6 bar (abs)

Der Standard für Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 160 (6")
Flange
ISO-F
Material
Aluminium
Antrieb
Pneumatik, doppeltwirkend
Lagemelder Signal
Ja
Steuerventil
Ja
Druck Min.
1 × 10-7 mbar
Druck Max.
1.6 bar (abs)
Leitwert
6000 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Volumen des Zylinders
0.5 l
Max. Druck der Druckluft
7 bar / 102 psi
Min. Druck der Druckluft
4 bar / 58 psi
Max. Temperatur Lagemelder
≤ 80 °C
Schliess- / ÖffnungsZeit
2 s
Gewicht
9 / 19.84
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Antrieb
Temperatur-Management
Teller

12.1 Gate Valve 12144-PA44 2D Dimension Drawing

PDF 529.16 KB

121_Gate_Valve_12144_PA44_Manual-121_FV_Gate_Valve_12144_PA44_Manual-600968DA_r.pdf

PDF 449.63 KB

12.1 Gate Valve 12144-PA44 Manual

PDF 449.63 KB

12.1 Gate Valve 12144-PA44 Manual

PDF 449.63 KB

12.1 Gate Valve 12144-PA44 Product Datasheet

PDF 110.72 KB

121_Gate_Valve_12144_PA44_3D_CAD_File-121_FV_Gate_Valve_12144_PA44_3D_CAD_File-214859.zip

ZIP 1.85 MB
