Series

12.1 Schieber

  • 12.1 - 12144-PA03
  • 12.1 - Schieber
12.1 - 12144-PA03
12.1 - Schieber
Vergrößern

Series

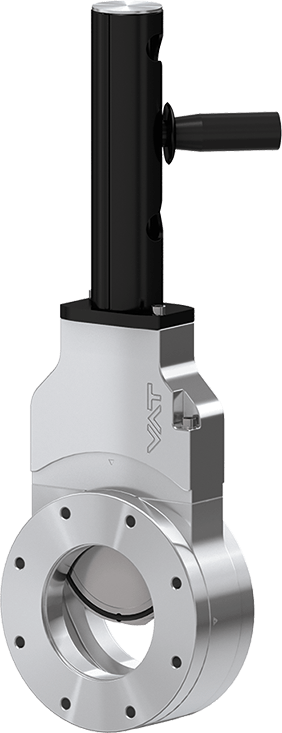

12.1 Schieber

Artikel-Nummer
12144-PA03
1 × 10-7 mbar to 1.6 bar (abs)

Der Standard für Vakuum-Absperrung

  • Technische daten
  • Downloads
Grösse
DN 160 (6")
Flange
ISO-F
Material
Aluminium
Antrieb
Manuell
Lagemelder Signal
Nein
Steuerventil
Nein
Druck Min.
1 × 10-7 mbar
Druck Max.
1.6 bar (abs)
Leitwert
6000 ls⁻¹
Differenzdruck am Teller
≤ 1.6 bar
Differenzdruck bei Öffnung
≤ 0.03 bar
Gewicht
9 / 19.84
Max. Temperatur Antrieb
≤ 80 °C
Max. Temperatur Ventilkörper
≤ 120 °C
Optionen für Ihr Produkt
Ventil
Teller
Temperatur-Management
Antrieb

12.1 Gate Valve 12144-PA03 2D Dimension Drawing

PDF 507.41 KB

12.1 Gate Valve 12144-PA03 Manual

PDF 2.37 MB

12.1 Gate Valve 12144-PA03 Product Datasheet

PDF 84.26 KB

121_Gate_Valve_12144_PA03_3D_CAD_File-121_FV_Gate_Valve_12144_PA03_3D_CAD_File-221554.zip

ZIP 1.39 MB
